四柱油壓機與門元件或門元件

作者：金拓科技發布時間：2015/4/29 8:15:50

四柱油壓機與門元件

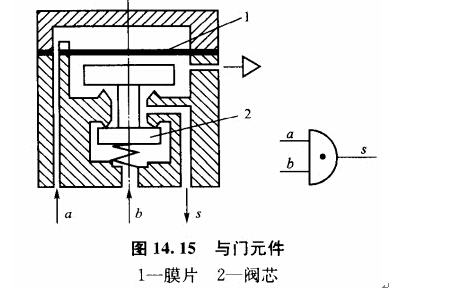

圖1 4. 15所示為與門元件的原理圖和圖形符號。從與門元件的原理圖可知，它與是門兀件相同，只是把氣源口P改為信號b。其工作原理是當有輸入信號a，而沒有信號b時，在信號壓力U的作用下通過使膜片4變形而使閥芯2下移，輸出端s與b相連，無輸出信號；當有輸入信號b.但沒有信號α?xí)r，閥芯2上移，輸出端也無輸出信號。只有當輸入信號α和b同時存在，由于信號作用的有效面積不等，閥芯2下移，輸出端才有輸出信號。
四柱油壓機與門元件的邏輯關系可用式(14 - 2)表達為與門元件屬于無源元件，這種元件工作時不需加單獨氣源。與門元件常用于兩個或多個信號之間的互鎖。
四柱油壓機或門元件
圖14. 16所示為或門元件的原理圖和圖形符號。在圖中α、b為輸入信號， s為輸出信號。當有輸入信號α?xí)r，截止膜片2封住下閥座1，信號G經上間座3從輸出端輸出。當有輸入信號b時，截止膜片封住上閥座， b信號經下閥座從輸出端輸出。當G、b信號同時輸入時，則不管封住上閥座還是封住下閥座，或兩者都沒封住，輸出端都有輸出。因此在輸出信號α或b中，只要至少有一個信號存在，輸出端就有輸出信號。

或門元件的邏輯關系可用式04 - 3)表達為
或門屬于無源元件，常用于兩個或多個信號相加。例如，要求在某個控制執行元件的切換閥的控制端，無論輸入手動或自動信號，換向間都應換向。在這種情況下，就要用到或門元件。
