伺服壓力機單向順序閥

作者：金拓科技發布時間：2015/7/7 8:39:58

伺服壓力機單向順序閥?它的職能符號是什么?

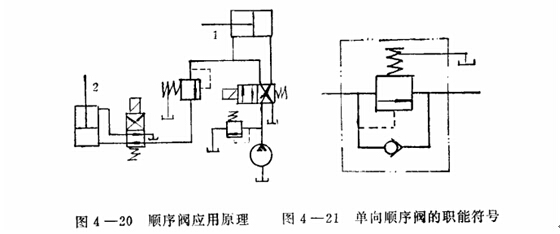

伺服壓力機順序閥和減壓閥一樣，油液只能單向流動。單向順序閥是順序閥和單向閥并聯組成的組合閥，使油流正向流動時單向閥關閉，油流通過順序閥，完成順序動作，油流反向流動時，通過單向閥自由流動，不受順序閥的限制。其職能符號如圖4-21所示。這種閥是將單向閥和順序閥作在一個閥體中，結構緊湊，使用方便。

在伺服壓力機液壓系統中采用順序閥時只能安裝在換向閥前的壓力油路上，油流方向不變，如若安裝在油缸的進出油路上，則必須采用單向順序閥，否則油流不能反向通過。其應用方法示于圖4-22(a)。當換向閥電磁鐵3通電時壓力油先進入油缸1的左腔，帶動刀架快速左移。則通過單向閥9流回油箱。油缸1運動至終點后，油壓升高，打開順序閥4，油液進入油缸2的前腔，帶動刀架工作進給。切削完畢.碰行程開關.電磁鐵3斷電，換向閥換向，油液通過單向閥8進入油缸2。當退至終點后，油壓升高順序用4-22向順序閥應用原理閥3動作，油液進入油缸的右腔，使其帶動刀架縱向快速退陽。其工藝循環過程示于圖4-22(b)。
